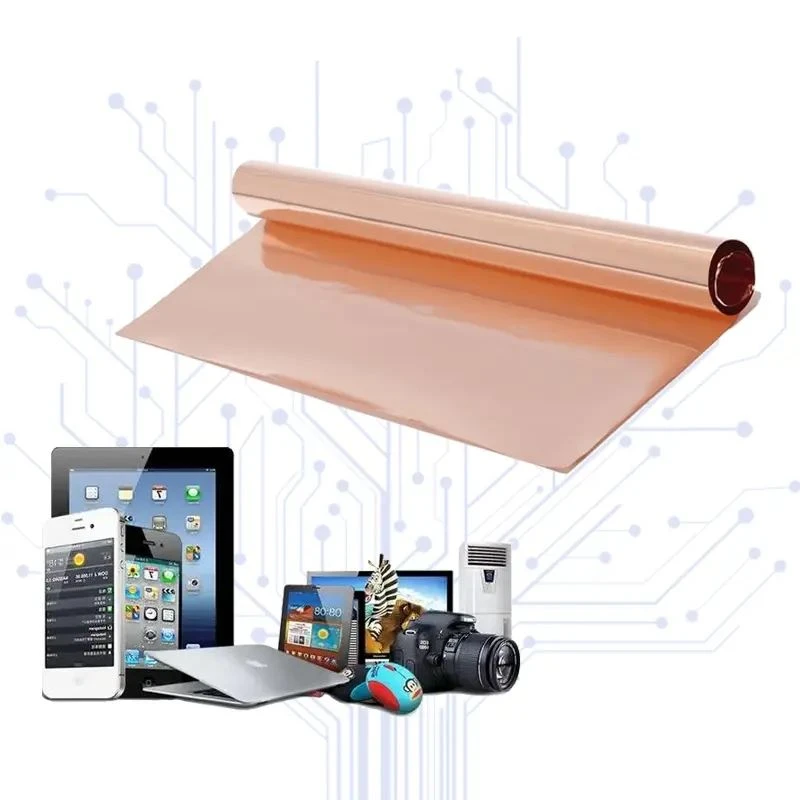

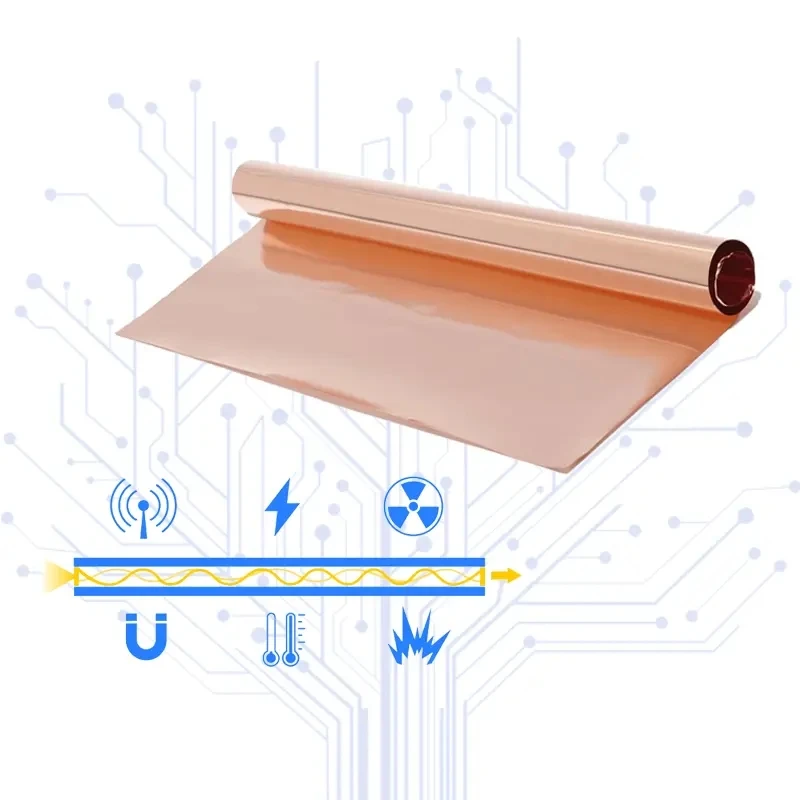

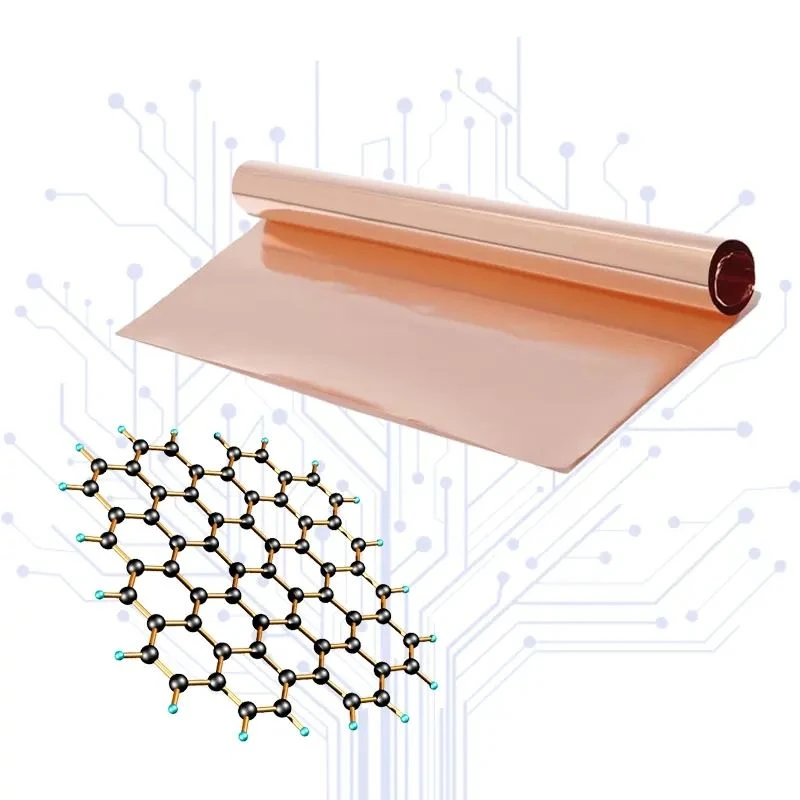

Folie de-cupru RA de înaltă precizie



Proiectat pentru electronice flexibile de-înaltă densitate și transmisie de semnal de înaltă-frecvență. Fabricat prin laminare la rece în mai multe-etape și tratament termic precis pentru a obține o orientare uniformă a granulelor, o rezistență superioară la oboseală la îndoire și profile de suprafață controlate.



Adhesive Copper Foil Tape



Prezentare generală a produsului

Folie de cupru laminată-recoacetă (RA) concepută pentru îndoire dinamică, toleranțe strânse ale grosimii și atenuare scăzută a semnalului. Producția începe cu cupru catod de-puritate ridicată, redus mecanic prin mori de precizie în cluster și recristalizat în linii continue de recoacere în atmosferă controlată-. Aceasta oferă proprietăți mecanice izotrope, suprafețe netede dual-mate și stabilitate dimensională pentru gravare și laminare avansate.



Materialul cheie

Metal de bază

Cu-ETP (C11000) și Cu-OF (C10200) cupru- fără oxigen, puritate minimă 99,99%.

Controlul impurităților

Totalul impurităților metalice limitate la < 50 ppm pentru a maximiza conductivitatea electrică și pentru a preveni formarea de micro-goluri în timpul laminării la-temperatură înaltă.

Managementul incluziunii

Obținut din bare turnate continue procesate prin agitare electromagnetică inline și verificare prin spectrometrie de emisie optică (OES).



Caracteristici de performanță


Rezistenta la oboseala la incovoiere

Valorile de alungire longitudinală și transversală care depășesc 15% rezistă la milioane de cicluri dinamice de flexie fără micro-crăpare în dispozitivele portabile și modulele cu balamale.

Rugozitatea suprafeței

Laminarea mecanică și pasivarea chimică produc suprafețe cu profil redus (Rz < 1,2 um), suprimând pierderea de semnal prin efectul pielii peste 10 GHz.

Uniformitatea grosimii

Controlul de precizie al manometrului menține variația transversală a grosimii benzii cu +/- 3%, asigurând un control constant al impedanței în FPC-uri multi-strat.

Anizotropie de gravare

Microstructura cu granulație-fină permite profiluri curate, verticale, pentru lățimi și spații de până la 25 um.



Specificatii tehnice



Parametru

Clasa standard (RA-H)

Nota flexibilă (RA-A)

Grad de-frecvență înaltă (RA-HF)

Metoda de testare

Puritatea cuprului

>= 99.95%

>= 99.99%

>= 99.99%

ICP-OES

Conductivitate electrică

>= 100% IACS

>= 98% IACS

>= 101% IACS

Curenți turbionari (ASTM B193)

Densitate

8,94 g/cm3

8,94 g/cm3

8,94 g/cm3

Metoda Arhimede

Rugozitatea suprafeței (Rz)

1.0 - 1.8 um

0.6 - 1.2 um

< 0.8 um

Profilometru cu stilou (ISO 4287)

Alungirea la Rupere

5% - 10%

>= 25%

15% - 20%

Mașină de testare la tracțiune (IPC-TM-650)



Grosime și lățime disponibile





Interval de grosime

9 um până la 70 um

Ecarte standard

12 um, 18 um, 25 um, 35 um

Interval de lățime

10 mm până la 620 mm

Diametrele interioare ale miezului (ID)

76 mm (3 inchi) și 152 mm (6 inchi)





Suprafață, temperatură și proprietăți mecanice

Tempere
Recoacet (O-temperare): complet recristalizat pentru flexibilitate maximă și retur minim.
Hard / Half-Hard (H/H2-temper): Prelucrat la rece pentru rigiditate structurală și menținere dimensională în deschideri nesuportate.


Matrice mecanică
Rezistența la tracțiune: 220 - 450 MPa (variază în funcție de gradul de temperare).
Limita de curgere (0,2% compensare): 120 - 380 MPa.
Tratamentul suprafeței: stratul de pasivare anti-oxidare întârzie pătarea; Tratamentul opțional cu agent de cuplare cu silan mărește rezistența la exfoliere cu folii de poliimidă (PI) și polimer cu cristale lichide (LCP).

Very Low Profile ED Copper Foil VLP



Producție și control al calității





Topire și turnare:Cuptoarele de topire cu inducție în vid produc plăci de cupru fără oxigen-, cu structuri cristaline dense.
Rulare:Laminoarele Sendzimir cu mai multe-inalte aplică reduceri incrementale la calibrele țintă fără fisurarea muchiei.
Recoacere:Cuptoarele de recoacere în atmosferă cu hidrogen-azot controlează creșterea cerealelor, eliminând tensiunile interne și prevenind oxidarea suprafeței.
Tăiere și tăierea marginilor:Liniile de tăiere cu brici și forfecare cu margini optice-ghidare oferă margini fără bavuri-(< 5 um burr height).


Protocoale de inspecție:
Inspecție optică automată (AOI): Scanează 100% din suprafața bobinei pentru găuri, adâncituri și incluziuni.
Testare universală de tracțiune și profilare cu laser a grosimii executate pe lot de producție.
Rapoarte de testare certificate (MTR) furnizate cu fiecare transport.



Aplicații



1

Circuite imprimate flexibile (FPC)

Secțiuni dinamice ale balamalei în dispozitive electronice pliabile, laptopuri și cabluri de afișare pentru automobile.

2

Telecomunicații 5G

Linii de transmisie de-viteză mare, substraturi de antene și componente radar cu matrice{{1}fazată care necesită pierderi de inserție reduse.

3

Baterii cu litiu-ion

Colectori de curent pentru celule pungi-de mare putere și urechi de baterie cilindrice.

4

Protecție EMI

Benzi conductoare, învelișuri pentru cabluri și avioane de împământare în avionica aerospațială.




Personalizare și aprovizionare OEM

Compoziții de aliaje

Dopajul cu oligoelemente (de exemplu, aliaje de cupru-argint) disponibil pentru o stabilitate ridicată la temperatură.

Tăiere de precizie:

Toleranțe de lățime strânse la +/- 0.1 mm pentru aplicații cu micro-benzi înguste.

Tratament de aderență

Straturi de lipire chimică personalizate pentru adezivi specifici, inclusiv epoxidici, acrilici și poliimidă modificată.

Trasabilitatea lotului

Marcaje de bază gravate cu laser-și etichetare personalizată cu coduri de bare pentru integrarea ERP-ului întreprinderii.



Ambalare și livrare





Structura ambalajului

Lăzi suspendate din lemn căptușite cu pungi de folie etanșate cu-barieră de vid-și desicanți activi.



Logistică

Transport aerian și containere maritime cu-declarații gratuite de siguranță a materialelor și ambalaje din lemn fără fumigație-periculoase.



Perioada de graţie

Articolele standard din stoc sunt expediate în 5 până la 7 zile lucrătoare; programe personalizate de tăiere și rulare îndeplinite în decurs de 3 până la 4 săptămâni.






Capabilitățile morii


Control direct al morii

Integrarea verticală de la laminare la rece până la tăiere garantează o genealogie consistentă a materialelor pe loturile de producție.

Infrastructura echipamentelor

Frezele Sendzimir de{0}}înaltă precizie și liniile de nivelare-de tensiune asigură planeitate superioară și ondulare reziduală zero.

Suport de inginerie

Acces direct la metalurgiști și ingineri de aplicare a materialelor pentru selectarea aliajelor și depanarea laminarii.

Conformitatea calității

Fabricat în conformitate cu sistemele de management al calității ISO 9001 și IATF 16949.



FAQ



Î: Care este diferența structurală dintre folia de cupru RA și ED?

R: Folia RA (Laminată-Recoace) prezintă o structură de cereale orizontală de la rulare și recoacere mecanică, oferind flexibilitate superioară și rezistență la îndoire dinamică. Folia ED (electrodepusă) crește vertical de pe suprafața tamburului, dând o structură de granule coloană cu rezistență inițială la tracțiune mai mare, dar rezistență la oboseală mai scăzută la flexii repetate.

Î: Care este lungimea standard a bobinei pentru folie de 18 um?

R: Lungimile standard ale bobinei industriale variază de la 100 de metri la 1000 de metri, în funcție de lățimea și specificațiile de bază. Sunt disponibile lungimi personalizate de role principale pentru laminatoarele continue automate.

Î: Cum se previne oxidarea în timpul tranzitului?

R: Foliile sunt supuse pasivării chimice după-recoace, urmată de desfășurare-sigilată în vid în interiorul pungilor de folie cu barieră multi-straturilor care conțin desicanți activi cu silicagel.

Î: Sunt disponibile mostre de evaluare?

A: Da. Foi de dimensiune A4 și rolele de probă înguste (50 de metri) sunt disponibile pentru evaluarea cercetării și dezvoltării, după specificarea grosimii, temperării și substratului țintă.
